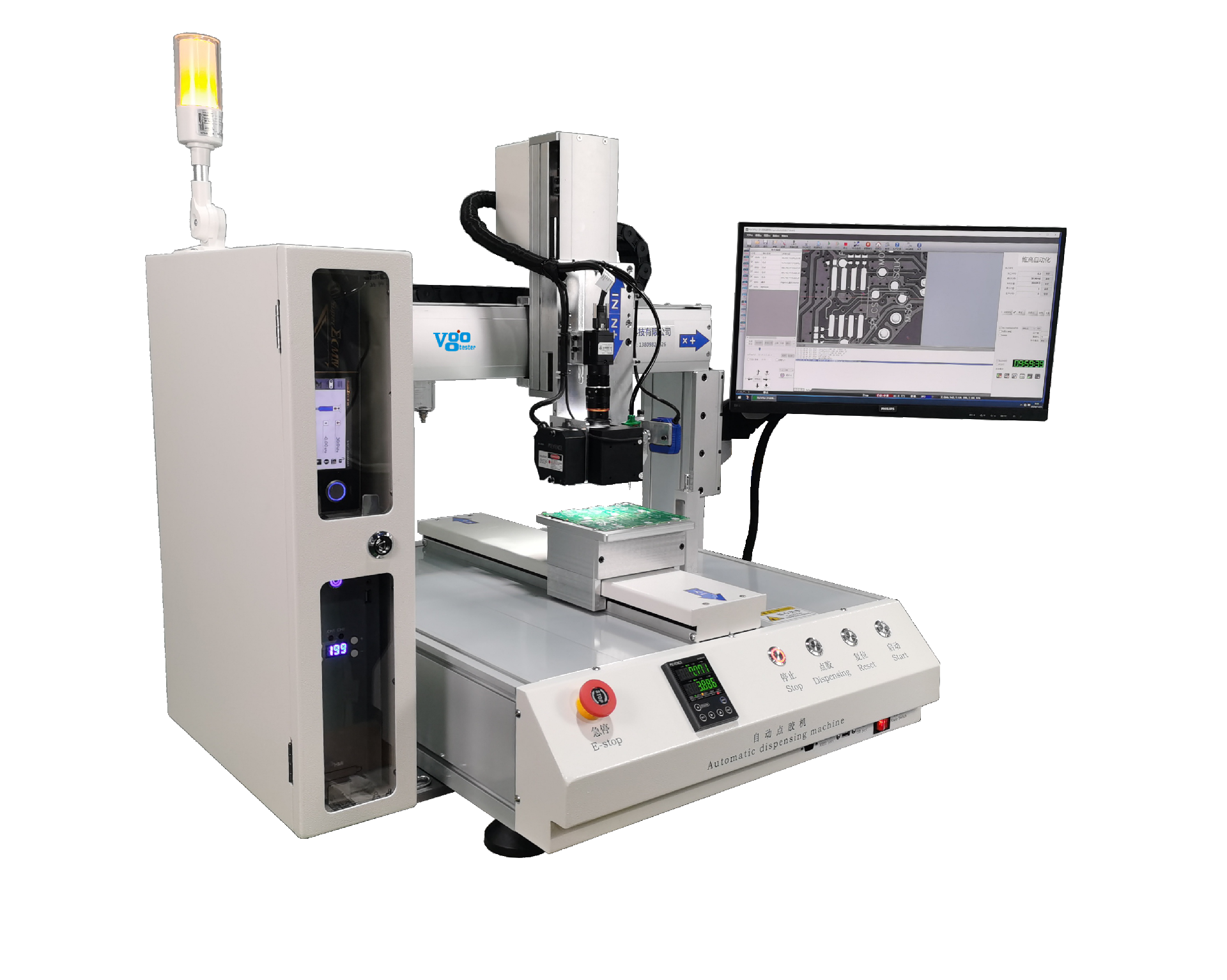

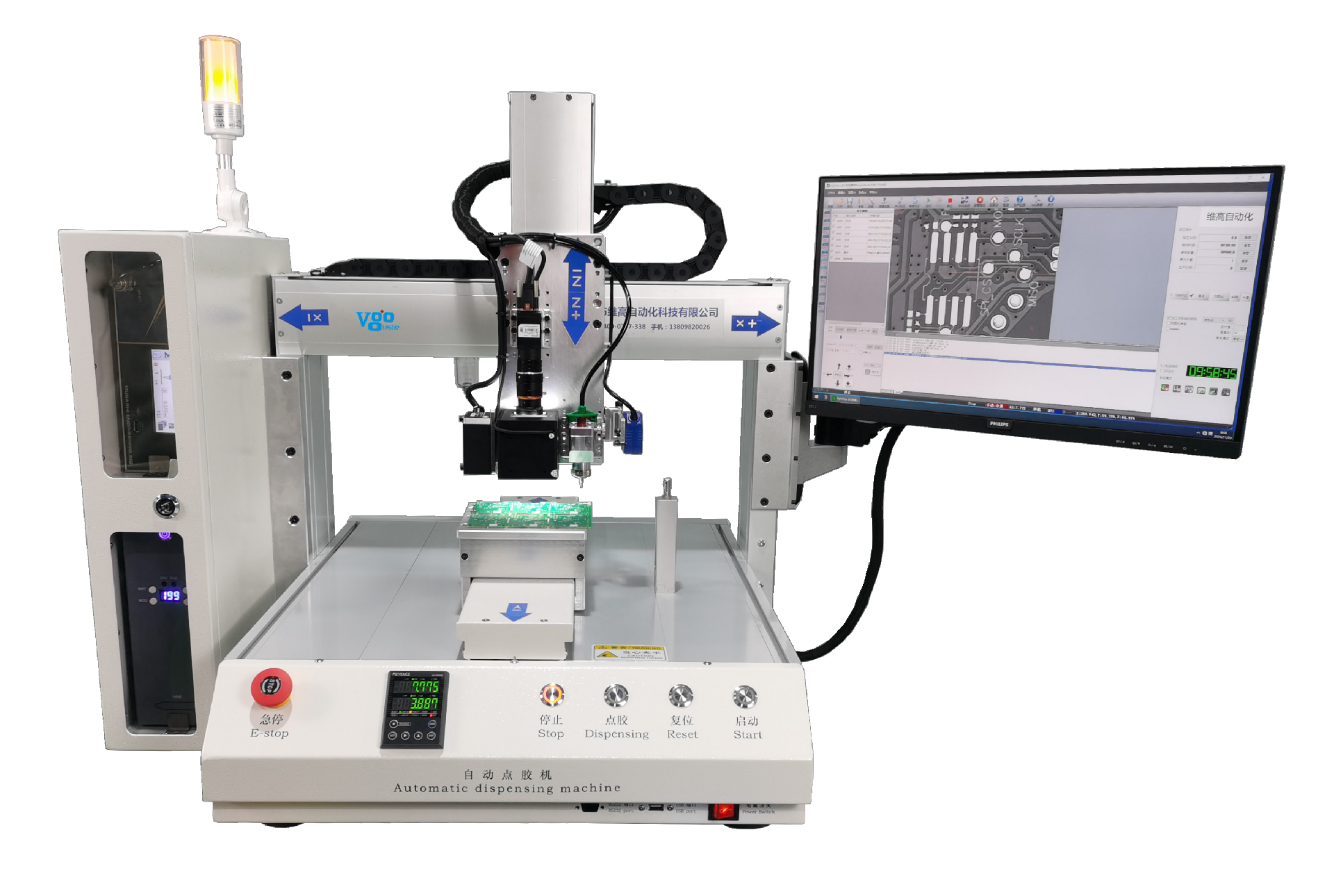

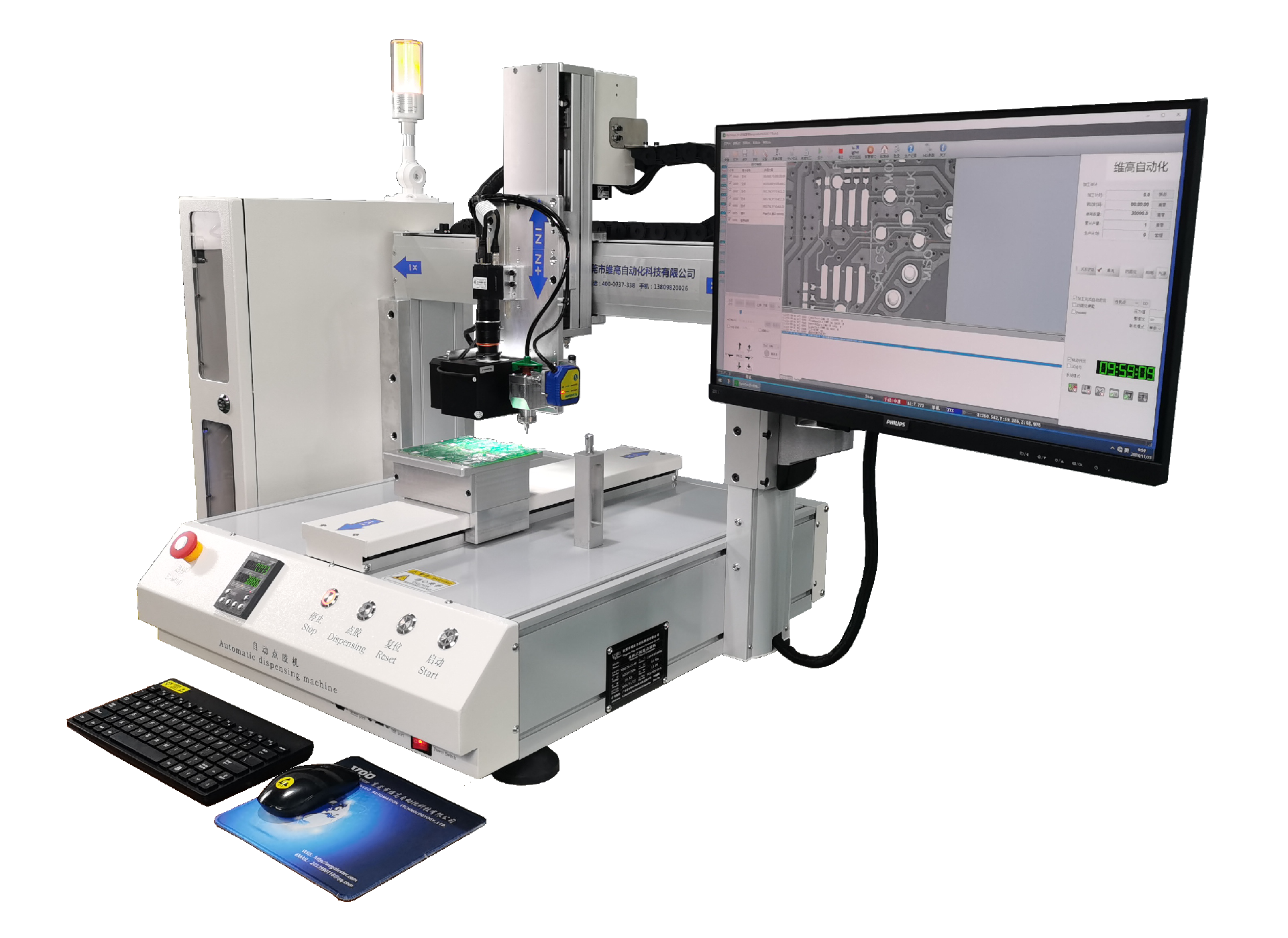

桌面式视觉精密点胶机VGDJ-TS441V-AN
Desktop-style Visual Precision Dispenser
VGDJ-TS441V-AN桌面式视觉精密点胶机，采用视觉定位，激光测距，伺服电机+研磨丝杆模组，配置高精密点胶阀体，适用于高端精密的产品点胶领域，如光模块、激光雷达、汽车电子、新能源、传感器等。
产品视频：
产品特点：
1. 桌面式标准机台，完美对接生产线；
2. 采用行业尖端精密点胶阀及控制器，点胶精度高；
3. 采用激光位置传感器测量点胶高度，保护贵重产品；
4. 研磨丝杆+导轨，运动迅捷准确，重复精度±0.02mm；
5. 更换胶筒后采用对针仪校对针头，精准点胶；
6. 扫码器扫码，上传MES系统；
7. 自主研发点胶控制系统，功能强大。
研磨丝杆模组

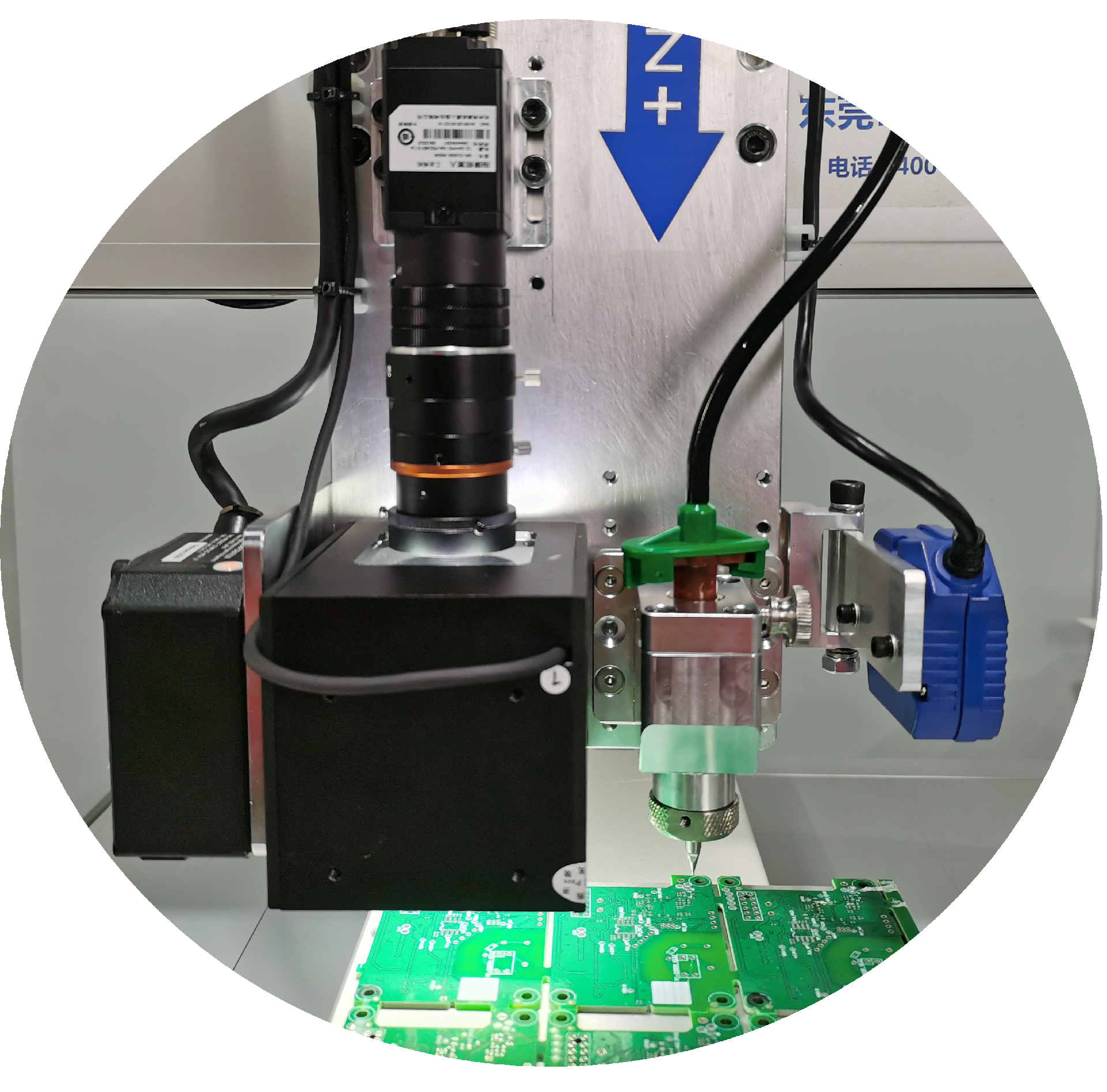

Z轴测高镜头点胶扫码器组件

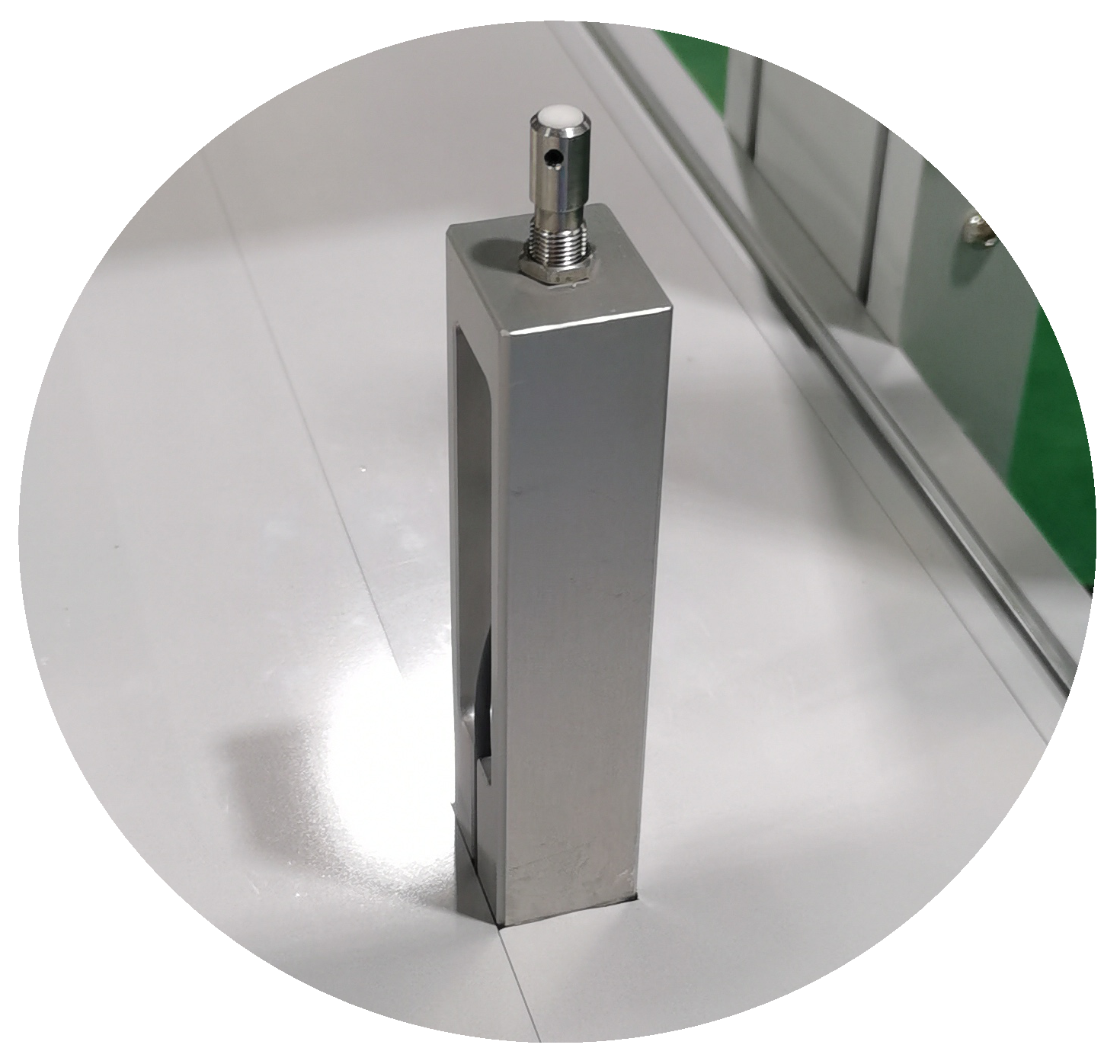

对针仪
技术参数：
设备型号 | VGDJ-TS441V-AN |
PC系统版本 | WIN10正版 |
定位方式 | CCD视觉定位 |
通讯接口 | 串口RS232、以太网RJ45 |
运动控制卡 | 维高4轴运动控制卡 |
编程方式 | 相机编程 |
点胶控制器 | 高精密气动点胶阀 |
相机+镜头 | 海康 |
扫码枪 | ScanHome |
激光位移传感器 | Keyence |
对针仪 | 陶瓷按压式 |
点胶轨迹 | 单点、线段、圆弧、圆、矩形等 |
胶水种类 | 散热硅脂（定制款）、UV胶密封胶、润滑胶、银胶、锡膏等 |
行程/mm | X:400、Y:400；Z:100 |
驱动方式 | 伺服驱动系统 |
传动方式 | 研磨丝杆+导轨 |
移动速度 | 0-500mm/s |
定位精度 | ±0.02mm |
机架材料 | 板材底座、钣金罩、铝合金机架 |
机台尺寸 | L1300*W760*H860(以实际尺寸为准） |
机台重量 | 约133kg |
额定电压 | AC220V 50/60Hz |
额定功率 | 2.5KW |
工作气压 | 0.4~0.5MPa |
工作环境 | 20~80%无冷凝；0-40°C |
噪音值 | ≤65dB |
