柜式视觉定位(测高)点胶机

柜式视觉定位(测高)自动点胶机VGDJ-FB产品特点:一、适用范围适用于各类需要点胶的产品。如电子类产品手机、计算器、导航仪、音响、笔记本电脑、键盘,PCB板电子零件固定保护,半导体封装,芯片邦定,扬声器点胶;电器类产品如灯座、电池盒、开关、风扇、电饭

产品介绍

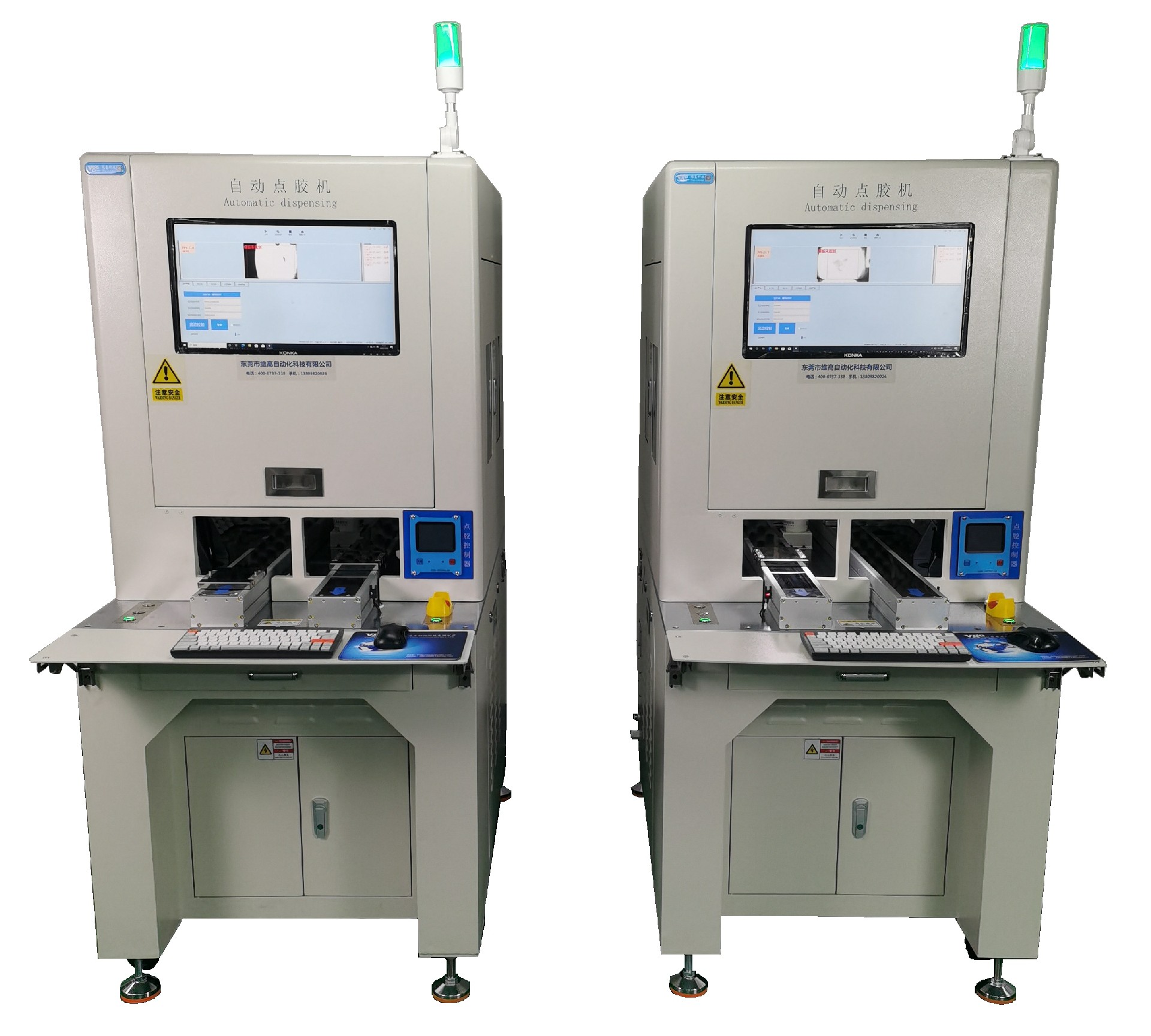

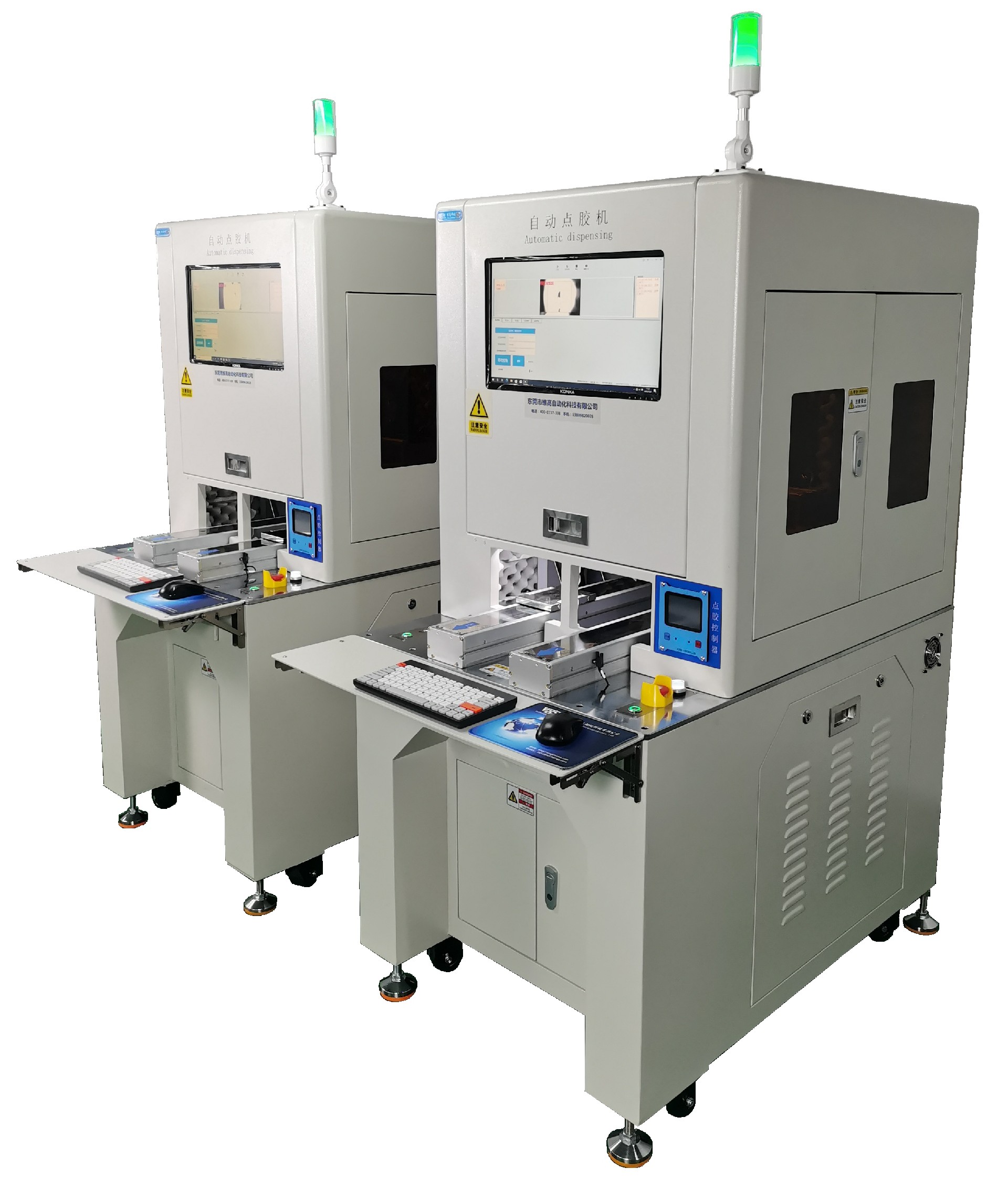

柜式视觉定位(测高)自动点胶机VGDJ-FB







产品特点:







一、适用范围

      适用于各类需要点胶的产品。电子类产品手机、计算器、导航仪、音响、笔记本电脑、键盘,PCB板电子零件固定保护,半导体封装,芯片邦定,扬声器点胶;电器类产品如灯座、电池盒、开关、风扇、电饭煲、冰箱等。

二、主要功能

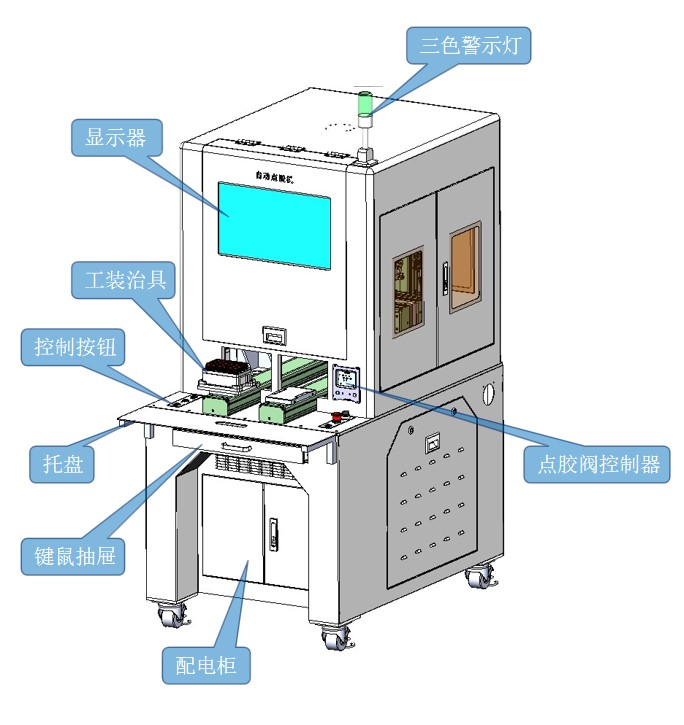

      整机功能由精密定位系统+专业点胶控制系统+智能检测系统组成,其特点如下:

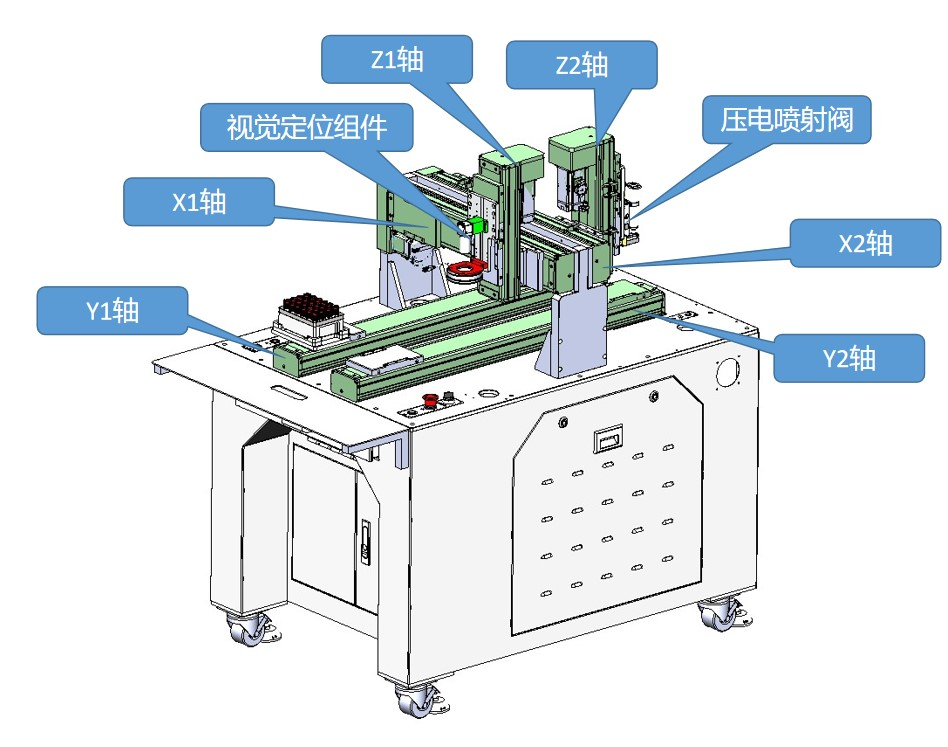

       1、定位系统采用视觉定位+伺服丝杆,定位精度可达到±0.02mm,具有运行稳定、定位准确,速度响应快等特点。

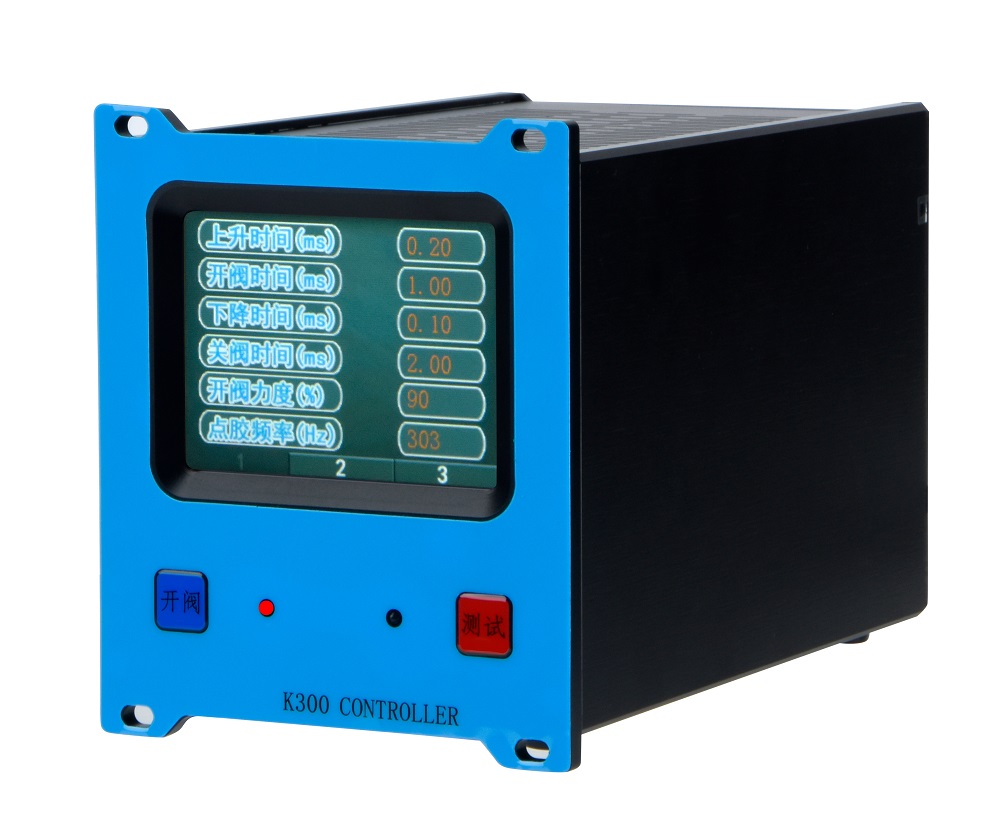

       2、点胶控制系统采用专业压电喷射阀,具有点胶量精确、效率高、发热低、连续工作时间长、 使用寿命长等特点。

       3、控制系统采用PC系统+专业点胶控制系统 ,稳定可靠,抗干扰能力强等特点。

       4、激光位移传感器精准测高





三、其它特点

       1、设有紧急停止、自动计数、故障报警、故障显示及分析功能。

       2、通用性强,可配合产线作业,更换产品方便。

       3、自动化程度高,操作简单,员工可迅速掌握操作和调试,一个工人可同时管理几台机器,节 省人工。

       4、可靠、稳定;设备在产品质量合格的前提下,能每天连续稳定工作,故障率低,适应大规模生产的需求。

       5、可安装在自动流水线上,配合上下料装置,完全实现全自动化生产。

技术参数


设备型号

WGDJ-FB

运动控制系统

VG点胶专用多轴控制卡

规格

3轴视觉点胶机定制机型

有效行程/mm

X:500,Y:500,Z:100

驱动+传动方式

伺服+导轨丝杆

点胶控制系统

精密喷射阀控制器

编程方式

PC+视觉引导

移动速度

0-600mm/s

视觉定位精度

解析度:±0.006mm

重复定位精度

±0.02mm

点胶轨迹

单点、画线、螺旋、圆形、弧形、多边形

点胶效率

依产品、胶水、胶量而定

胶体

定制款(KT206黑胶)

胶水称重精度

0.0001g

激光测高精度

0.01mm

通讯接口

RS232,网口

额定功率

1.5KW

额定电压

AC220V 50Hz

工作气压

0.5-0.6MPa

环境环境要求

温度:0-40°C 湿度:5%~85%

整机重量

285kg

外形尺寸(mm)

L760*W900*H1602
